BL-A300C-EC-01 on 300 mm EC aksiaalventilaator 230 VAC ühefaasilise mootoriga. See toetab 0-10 VDC või PWM kiiruse juhtimist ja tahhomeetri tagasisidet.
Põhiteave
| Tüüp | BL-A300C-EC-01 |
| Mootor | MECL07235P |
| Faas | 1~ |
| Nimipinge | 230 VAC |
| Nimipinge vahemik | 184-276 VAC |
| Sagedus | 50/60 Hz |
| Andmete hankimise meetod | FA |
| Nominaalne kiirus | 2000±5% pööret minutis |
| Max Sisendvõimsus | 150 W |
| Max Sisendvool | 1.2 A |
| Heli tase | 67 dB(A) |
| Min. Ümbritsev temperatuur | -25 kraadi |
| Max Ümbritsev temperatuur | 60 kraadi |
ML=Max koormus; MINA=Maks. tõhusus; FA=Tasuta õhk.
Tehniline kirjeldus
| Ventilaatori suurus | 300 × 300 × 101,8 mm | Kaitse | IP55 |
| Tööratas | PA+GF, 7 tera | Laager | Kuullaager |
| Pöörlemine | Vastupäeva, vaadatuna rootori poole | Isolatsiooniklass | B klass |
| Kiiruse juhtimine | 0-10 VDC / PWM | Juhtväljund | 10 VDC, max . 10 mA |
| Maksimaalne ümbritseva õhu temperatuur | 60 kraadi | Kaabli pikkus | 500 ±20 mm |
Toote rakendus
| 1 | Laadimiskolonn | 2 | Köögi suitsu väljalaskesüsteem |
| 3 | FFU projekt | 4 | Arvutiruumi jahutus |
| 5 | Konditsioneeriga ventilaator-raudteetranspordi vedajatele | 6 | Elektriseadmed |
| 7 | FanGridi projekt | 8 | Ventilatsiooniseadmete projekt |
| 9 | Seadmete jahutusprojekt | 10 | Ventilatsiooniseadme projekt |
| 11 | AHU (Air Handling Unit) projekt | 12 | Õhupuhasti projekt |
| 13 | Soojusvaheti projekt | 14 | Telekommunikatsiooni konteinerprojekt |
| 15 | Andmekeskuse jahutusprojekt | 16 | Juhtkapi jahutusprojekt |
Ventilatsiooniks ja seadmete jahutamiseks pärast süsteemi kontrollimist.
Õhu jõudlus
Õhutõhusus mõõdetud vastavalt AMCA210/GB1236 paigalduskategooriale A. Üksikasjaliku teabe saamiseks mõõtmise seadistuse kohta võtke ühendust Blaubergiga. Toodud väärtused kehtivad kindlaksmääratud mõõtmistingimustes ja võivad paigaldustingimustest olenevalt erineda. Standardkonfiguratsioonist kõrvalekallete korral tuleb parameetreid kontrollida paigaldatud seadmel.

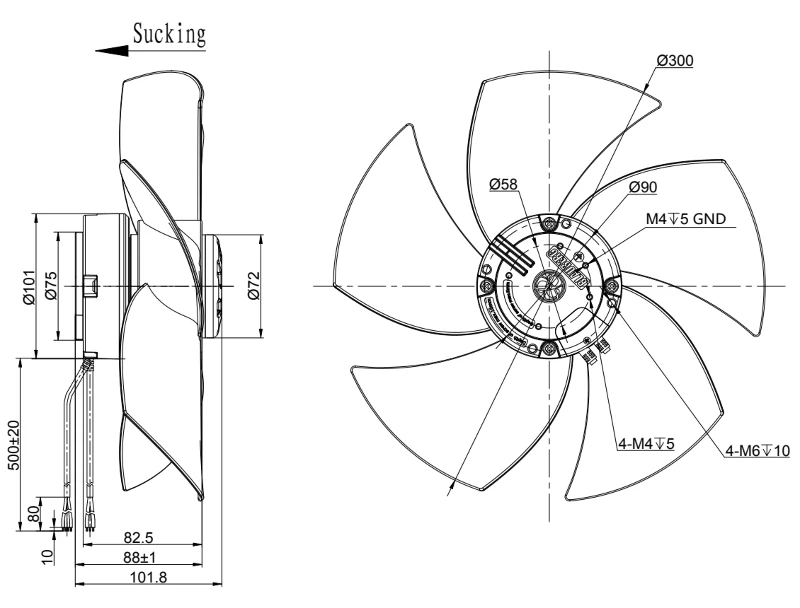

Üldmõõtmed
Ventilaatori suurus: 300 × 300 × 101,8 mm. Kaabli pikkus: 500 ±20 mm. Mõõtmed ja paigaldusdetailid on näidatud põhijoonisel.
| 1 | Vahelduvvoolukaabel PVC 3×AWG20 |
| 2 | DC kaabel PVC 4×AWG24 |

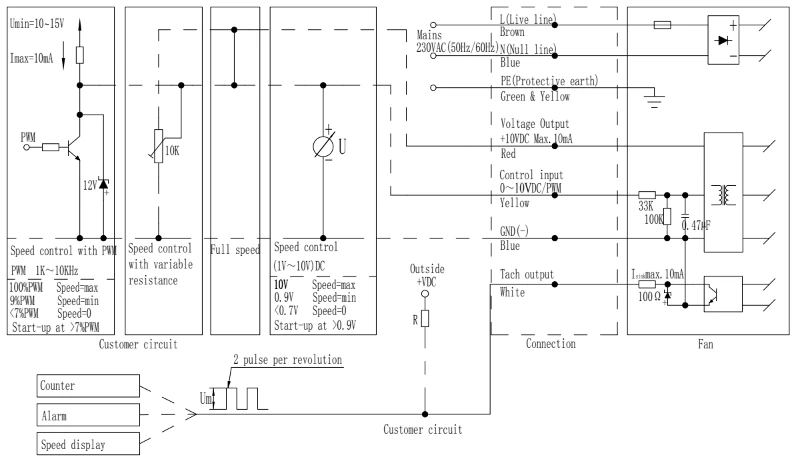

Elektriühendus
| Liin | Conn. | Määramine | Värv | Funktsioon/ülesanne |
| Elektriliin | PE | Roheline/kollane | Kaitsev maa | |
| U1 | L | Pruun | Toiteallikas, pinge all olev juhe, vaadake pingevahemikku tüübisildilt | |
| U2 | N | Sinine | Toiteallikas, nulljuhe, vaadake pingevahemikku tüübisildilt | |
| Juhtjoon | U4 | +10V | Punane | Fikseeritud pinge väljund 10 VDC ±5%, Imax.10mA, välisseadmete toide (nt potentsiomeetrid); SELV |
| U5 | Kiiruse juhtimine | Kollane | 0-10V/PWM (PWM max amplituud 10V) juhtsisend; SELV | |
| U6 | Signaali tagasiside | Valge | Tach väljund, 2 impulssi pöörde kohta (impulsse saab kohandada või muuta RD-signaaliks); SELV | |
| U7 | GND | Sinine | Juhtliidese tugimaa; SELV |
Märkus
| 1 | Ventilaatori toitejuhe ja juhtliin tuleks ühendada rangelt kooskõlas juhtmestiku skeemiga, et vältida ventilaatori läbipõlemist; |
| 2 | Ärge ühendage valget signaalijuhet otse punase signaalijuhtme või välise alalisvoolu toiteallikaga; |
| 3 | Kui ventilaator pärast käivitamist ei tööta, kontrollige kiiruse regulaatori sisendpinget, mis võib olla valesti ühendatud. Ventilaatori äkilisest käivitumisest põhjustatud käte või muude kehavigastuste vältimiseks ärge puudutage tiivikut ega rootorit pärast elektrifitseerimist; |
| 4 | Pärast toite sisselülitamist kulub ventilaatori käivitumiseks mõni sekund. Et vältida kehavigastusi, ärge puudutage tiivikut ega rootorit elektrifitseerimise või toite töötamise ajal; |
| 5 | Enne toite sisselülitamist kontrollige, kas mootor on usaldusväärselt paigaldatud, vastasel juhul põhjustab see mootori põletusi ja õnnetusi; |
| 6 | Toitejuhtme liiga tugevalt tõmbamine on keelatud, Kui toitejuhe on kahjustatud, peab toitejuhe elektrilöögiga seotud õnnetuste vältimiseks tootja poolt välja vahetama; |
| 7 | Mootori mahakukkumine või kokkupõrge on keelatud; |
| 8 | Mootorit on rangelt keelatud loputada, et vältida lekkeõnnetusi, mis on põhjustatud mootori isolatsioonivõime vähenemisest ja isikuohutuse ohust; |
| 9 | Kui teil on vaja kasutada spetsiaalseid kohandatud tooteid muudel eesmärkidel kui kokkulepitud töötingimused, konsulteerige kõigepealt meie ettevõttega ja kinnitage kasutamine; |
| 10 | Pärast ventilaatori töö seiskumist võib mootori korpuse temperatuur lühikese aja jooksul olla kõrge, vältige otsest vabastamist. Vajadusel kaitsta. Põletuste vältimise meetmed; |
| 11 | Seadmete paigaldamisel kontrollige korpust ja muid kestasid, et praht ei saaks sisse kukkuda, ja vajadusel puhastage seestpoolt; |
| 12 | Enne seadme paigaldamist ja käivitamist tuleb rootorit käsitsi tõmmata, et veenduda, et ei esine kokkupõrget, häireid ega ummistusi, enne kui see saab sisse lülitada. |
| 13 | Ventilaatori osana ei saa mootorit kasutada üksi ilma tiiviku või koormuseta; |
| 14 | Pärast tootepakendi lahtivõtmist tuleks see uuesti pakkida, kui seda on vaja laos hoida. Toodet tuleb hoida puhtas, hästi-ventileeritavas laos, mille ümbritseva õhu temperatuur on -40–+80 kraadi, suhteline õhuniiskus mitte üle 95%, õhus ei tohi olla söövitavaid gaase ja 15 cm kõrgusel maapinnast. |
| 15 | Palun paigaldage ventilaator lastele kättesaamatus kohas ja ärge lubage lastel seda toodet kasutada; |
| 16 | Selle spetsifikatsiooni lõplik tõlgendamisõigus kuulub Blaubergile. |
Eluaeg ja hooldus, garantii
| 1 | Ventilaatori projekteeritud eluiga on 50 000 h, mida piirab kuullaagri eluiga 40 kraadi juures 50 000 h. Ventilaatori tegelik kasutusiga varieerub sõltuvalt temperatuurist, niiskusest, paigaldusviisist, ventilaatori koormusest ja muudest kasutuskeskkonna tingimustest; |
| 2 | Vastavalt keskkonnale on ventilaatorit soovitatav puhastada ja hooldada iga 3–6 kuu tagant; |
| 3 | Alates ostukuupäevast olenevalt tellimuse tarnekuupäevast on kogu masina garantiiaeg kaks aastat, selle aja jooksul tagab ettevõte toote enda kvaliteediprobleemist põhjustatud rikke ja kahjustuste korral tasuta asendus- või remondi. Kui kahju on põhjustatud põhjendamatust lahtivõtmisest, käsitsemisest, inimtegevusest põhjustatud kahjustustest või loodusõnnetustest või muudest vääramatutest asjaoludest, ei kuulu Blaubergi garantii sellele. |
Laadi alla
BL-A300C-EC-01 toote spetsifikatsioon N.pdf
