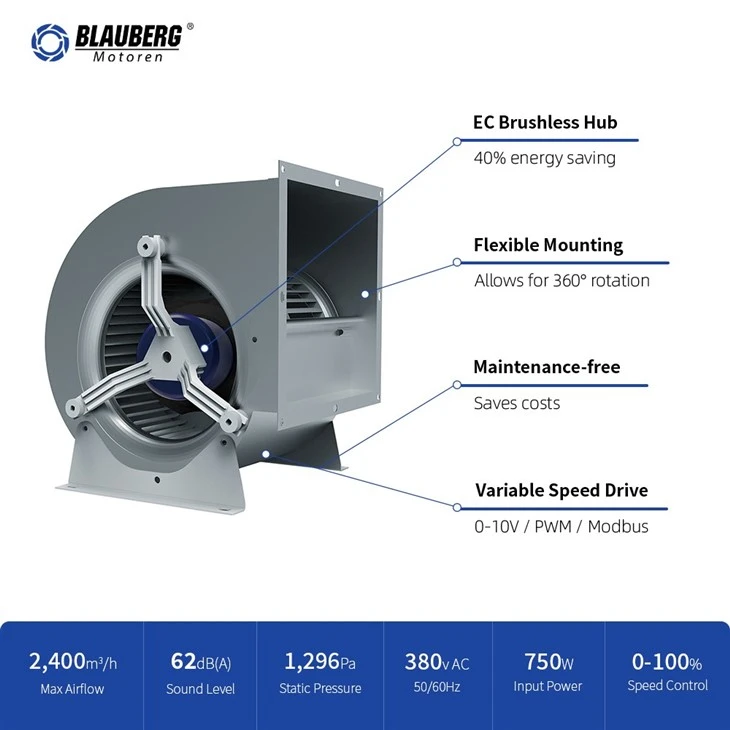

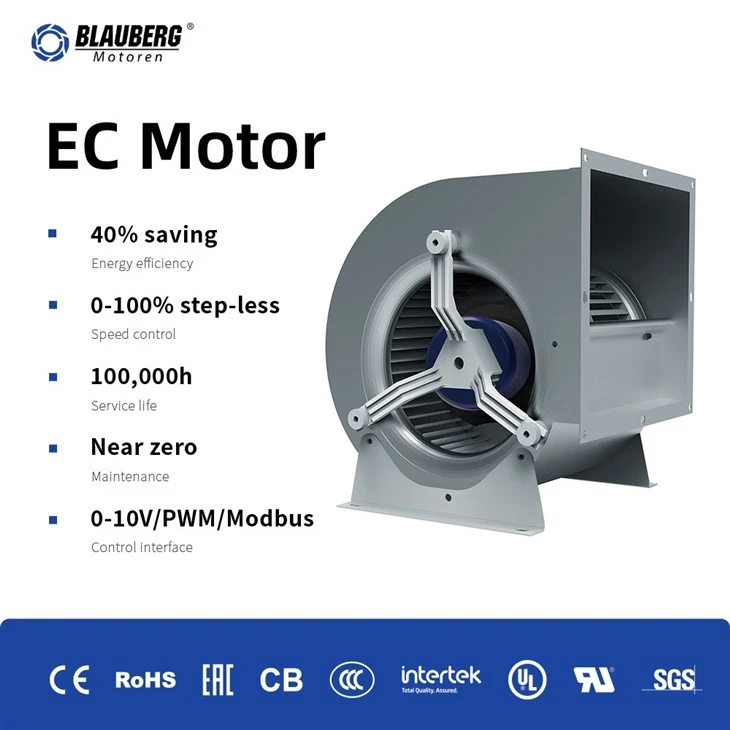

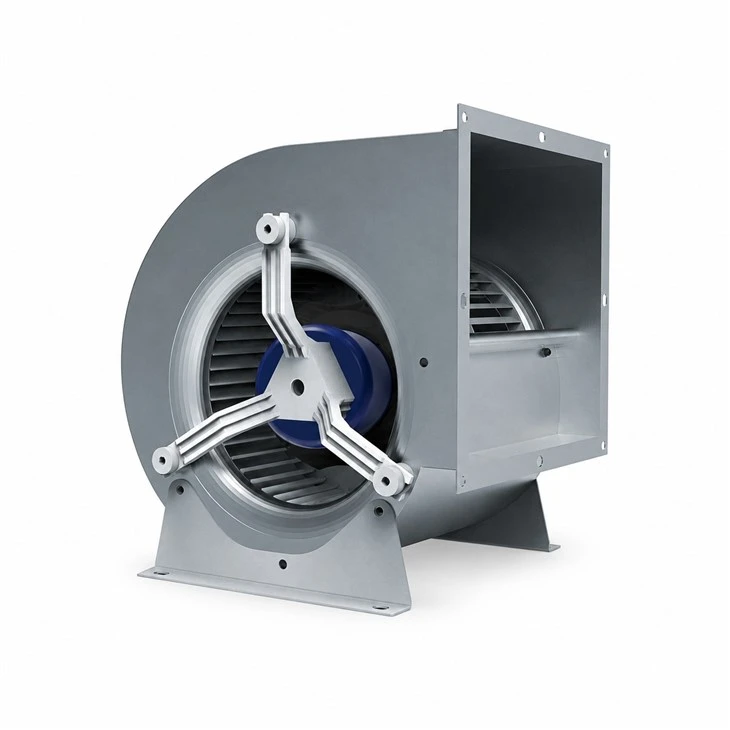

Suzhou Blauberg Motoren Technology Co., Ltd. on üks juhtivaid blauberg dl-f200e-ec-f05 200mm ec kahe sisselaskega tsentrifugaalpuhuri tootjaid ja tarnijaid Hiinas. Tere tulemast ostma Hiinas valmistatud hulgi kvaliteetseid kohandatud tooteid ja hankima meie tehasest hinnapakkumist. Hinnakonsultatsiooni saamiseks võtke meiega ühendust.
Põhiteave
| Mudel | DL-F200E-EC-F05 | Toote tüüp | EC kahe sisselaskega tsentrifugaalpuhur |
| Faas | 1~ | Nimipinge | 230 VAC |
| Pinge vahemik | 184–276 VAC | Sagedus | 50/60 Hz |
| Nominaalne kiirus | 1400 ±5% pööret minutis | Max Sisendvõimsus | 405 W |
| Max Sisendvool | 1.8 A | Heli tase | 78 dB(A) |
| Ümbritsev temperatuur | -25 kuni +60 kraadi | Sertifitseerimine | CCC, CE, RoHS |
| Kaitse | IP44 | Isolatsiooniklass | Klass F |
Tehniline kirjeldus
| Mõõtmed | 313 × 324 × 284 mm | Kaal | Määratlemata |
| Mootori mudel | EC102AC230V500W-35 | Mootori suurus | 102 mm |
| Tööratas | Tsingitud leht, 38 tera | Õhuvoolu suund | Ümberringi |
| Pöörlemine | Päripäeva, vaadatuna rootori poole | Korpus / Rootor | Venitatud korpus / sinine pulbervärviga-kaetud rootor |
| Paigaldusasend | Mis tahes positsioon | Töörežiim | S1 pidev töö |
| Laager | Kuullaager | Kaabli pikkus | 500 ±20 mm |
| Niiskus | Töötamine 5%–90% RH; ladustamine 5%–95% suhteline niiskus | Säilitustemperatuur | -40 kuni +80 kraadi |
| Elektriohutus | 1800 VAC/50 Hz 1 s; leke Vähem kui 10 mA või sellega võrdne; puutevool Vähem kui 3,5 mA või sellega võrdne | Kontrolli | 0–10 VDC / PWM; RS485 MODBUS-RTU; PFC |
| Mootori kaitse | Lukustatud rootor, termiline, üle/alapinge, ülevool ja pehme käivitus | Kruvi tugevus | Klass 8.8 |
Toote rakendus
| 1 | Laadimiskolonn | 9 | Seadmete jahutusprojekt |
| 2 | Köögi suitsu väljalaskesüsteem | 10 | Ventilatsiooniseadme projekt |
| 3 | FFU projekt | 11 | AHU projekt |
| 4 | Arvutiruumi jahutus | 12 | Õhupuhasti projekt |
| 5 | Raudteetransiidi õhukonditsioneerimine{0}} | 13 | Soojusvaheti projekt |
| 6 | Elektriseadmed | 14 | Telekomi konteinerprojekt |
| 7 | FanGridi projekt | 15 | Andmekeskuse jahutusprojekt |
| 8 | Ventilatsiooniseadmete projekt | 16 | Tööstuslik jahutussüsteem |

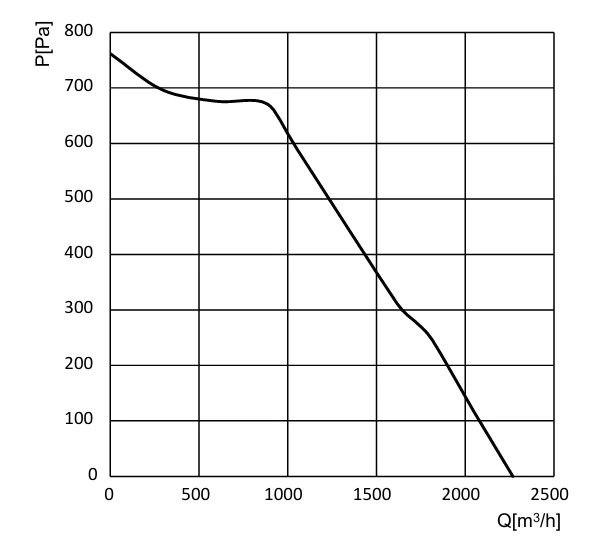

Õhu jõudlus

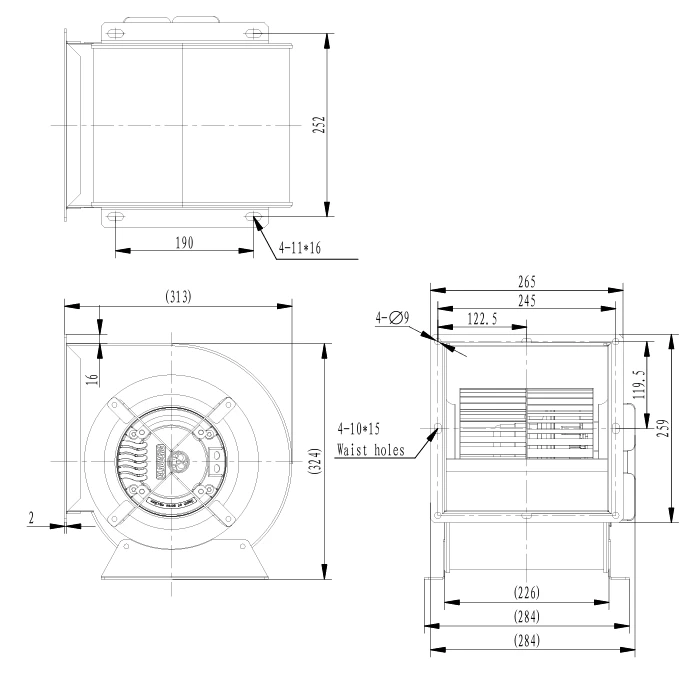

Üldised mõõtmed
Elektriühendus
| Liin | Conn. | Määramine | Värv | Funktsioon / Ülesanne |
| Elektriliin | PE | Roheline/kollane | Kaitsev maandus | |
| Elektriliin | U1 | L | Pruun | Toiteallikas, pinge all |
| Elektriliin | U2 | N | Sinine | Võrgutoiteallikas, nulljuht |
| Juhtjoon | U4 | +10 V | Punane | Fikseeritud 10 VDC väljund, ±5%, max. 10 mA; välisseadmete toide; SELV |
| Juhtjoon | U5 | Kiiruse juhtimine | Kollane | 0–10 V/PWM sisend; maksimaalne PWM amplituud 10 V; SELV |
| Juhtjoon | U6 | Signaali tagasiside | Valge | Tach väljund, 2 impulssi/pööret; kohandatav või konverteeritav RD-signaaliks; SELV |
| Juhtjoon | U7 | GND | Sinine | Juhtliidese tugimaa; SELV |
Kiiruse reguleerimise sätted
| Kontrollimeetod | Kasutusseisund |
| Täiskiirus | Lülitage punased (+10 V) ja kollased (kiiruse-kontroll) juhtmed. |
| 0–10 VDC | Mootor käivitub üle 1,0 V ja peatub alla 0,5 V. |
| PWM | Sagedus 1–10 kHz; soovitatav amplituud 10 V ±5%. Mootor käivitub üle 10% ja peatub alla 5% koormuse. |
| Potentsiomeeter | Soovitatav on 10 kΩ potentsiomeeter. |
Märkus
| 1 | Ühendage toite- ja juhtjuhtmed rangelt vastavalt ühendusskeemile. |
| 2 | Ärge ühendage valge signaali{0}}tagasisidejuhti otse punase juhtmega ega välise alalisvoolu toiteallikaga. |
| 3 | Kui puhur ei käivitu, kontrollige kiiruse{0}}juhtimise sisendit. Vältige ootamatust käivitamisest tulenevaid vigastusi ja ärge kunagi puudutage pingestatud rootorit. |
| 4 | Käivitamine võib võtta mitu sekundit. Ärge puudutage tiivikut või rootorit, kui see on pinge all või töötab madalal kiirusel. |
| 5 | Enne toite sisselülitamist veenduge, et mootor ja puhuri koost on kindlalt paigaldatud. |
| 6 | Ärge tõmmake toitekaablit. Kahjustatud kaabli peab tootja välja vahetama. |
| 7 | Ärge pillake mootorit maha ega lööge seda. |
| 8 | Ärge peske mootorit; niiskus võib vähendada isolatsiooni jõudlust ja tekitada ohutusohtu. |
| 9 | Konsulteerige tootjaga enne toote kasutamist väljaspool kokkulepitud töötingimusi. |
| 10 | Mootori korpus võib pärast seiskamist lühikest aega kuumaks jääda. Võtke meetmeid põletuste vältimiseks. |
| 11 | Hoidke korpus puhas ja vältige paigaldamise ajal prahi sattumist. |
| 12 | Enne esmakordset kasutamist pöörake rootorit käsitsi, et veenduda, et pole kokkupõrget, häireid ega kinnikiilumist. |
| 13 | Mootor on puhuri osa ja seda ei tohi kasutada üksi ilma tiiviku või koormuseta. |
| 14 | Pärast lahtipakkimist ladustamiseks pakkige toode uuesti ja hoidke seda temperatuuril -40 kuni +80 kraadi, suhteline õhuniiskus alla 95% või sellega võrdne, puhtas ventileeritavas kohas, mis ei sisalda söövitavaid gaase ja vähemalt 15 cm kõrgusel põrandast. |
| 15 | Paigaldage puhur lastele kättesaamatus kohas ja ärge laske lastel seda kasutada. |
| 16 | Tootja jätab selle spetsifikatsiooni lõpliku tõlgenduse endale. |
Eluaeg ja hooldus, garantii
| 1 | Projekteeritud eluiga on 50 000 tundi, mida piirab kuullaagri eluiga 40 kraadi juures. Tegelik kasutusiga sõltub temperatuurist, niiskusest, paigaldusest, koormusest ja töökeskkonnast. |
| 2 | Puhastage ja hooldage puhurit iga 3–6 kuu järel, reguleerides vastavalt töökeskkonnale. |
| 3 | Kogu tootele kehtib alates tarnekuupäevast alates{0}}kaheaastane garantii. Toote-kvaliteedihäired parandatakse või asendatakse. Välistatud on kahjud, mis on põhjustatud volitamata lahtivõtmisest, ebaõigest käsitsemisest, inimtegevusest, loodusõnnetusest või muust vääramatu jõust. |
Laadi alla
DL-F200E-EC-F05 Product Specification.pdf
