Suzhou Blauberg Motoren Technology Co., Ltd. on Hiinas üks juhtivaid kvaliteetsete mitme-tagurpidi tsentrifugaalradiaalventilaatorite tootjaid ja tarnijaid. Tere tulemast ostma Hiinas valmistatud hulgi kvaliteetseid kohandatud tooteid ja hankima meie tehasest hinnapakkumist. Hinnakonsultatsiooni saamiseks võtke meiega ühendust.
Tehnilised parameetrid
Tehniline kirjeldus
Toote joonis
Mõõdud: mm

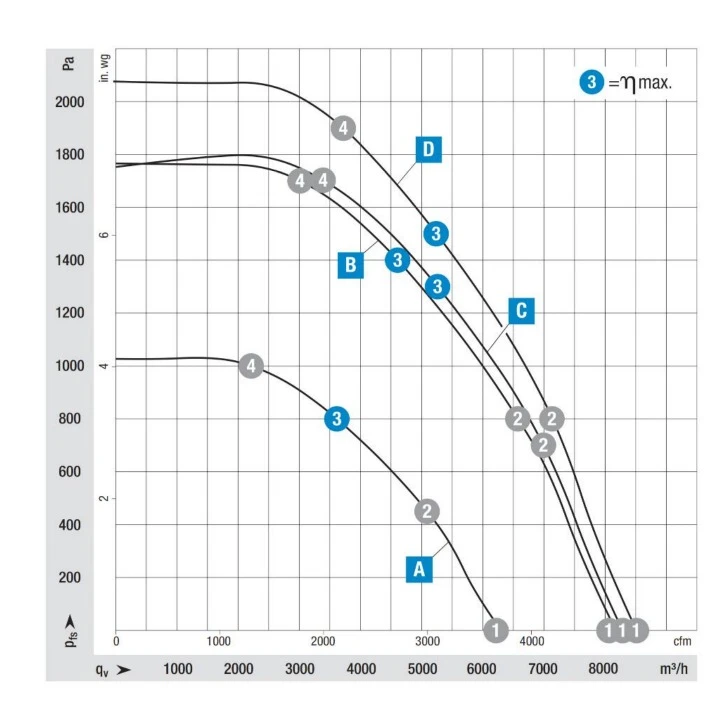

Toimivuskõver (P–Q)
Mõõtmisnõuded: Õhu jõudlus mõõdetud vastavalt: ISO 5801, paigalduskategooria A, ebm-papst sisselaskerõngaga ilma kontaktikaitseta. Sisselaske-küljemüratase: LwA vastavalt standardile 13347, L, A, mõõdetuna 1 m kaugusel ventilaatori teljest. Toodud väärtused kehtivad ainult kindlaksmääratud mõõtmistingimuste korral ja võivad olenevalt paigaldustingimustest erineda. Standardkonfiguratsioonist kõrvalekaldumise korral tuleb parameetreid kontrollida paigaldatud olekus.
Ühendusskeem
Klõpsake üksikasjade vaatamiseks
Klõpsake ahendamiseks
| Conn. | Määramine | Funktsioon / Ülesanne |
|---|---|---|
| P1 | PE | Kaitsev maa |
| L1 | Toiteallikas, pinge all olev juhe, vaadake pingevahemikku tüübisildilt | |
| L2 | Toiteallikas, pinge all olev juhe, vaadake pingevahemikku tüübisildilt | |
| L3 | Toiteallikas, pinge all olev juhe, vaadake pingevahemikku tüübisildilt | |
| P2 | EI | Olekurelee, ujuv olekukontakt |
| KOM | Olekurelee, punkt B, ühine ühendus, kontakti nimiväärtus 250VAC/2A, isoleeritud toite- ja juhtimisliidestest |
|
| NC | Tavaliselt suletud lüliti, kaitselüliti | |
| P3 | FG | Tach väljund, 5 impulssi pöörde kohta (impulsse saab kohandada või muuta RD-signaaliks); SELV |
| GND | Juhtliidese tugimaa; SELV | |
| Din1 | Digitaalse sisendi 1 ühendamine elektroonika lubamine elektroonika võimaldamine; Avamistihvt või rakendatud pinge 5-50V DC; Silla keelamine GND-le või rakendatud pinge < 1 V DC; |
|
| +10V | AnFikseeritud pinge väljund 10 VDC ±5%, Imax.10mA, välisseadmete toide (nt potentsiomeetrid); SELV | |
| +20V | AnFikseeritud pinge väljund 20 VDC ±5%, Imax.10mA, välisseadmete toide (nt potentsiomeetrid); SELV | |
| 4 ~ 20 mA | Analoogjuhtimise sisend 4~20mA | |
| Ain1 U | 0-10V/PWM (PWM max amplituud 10V) juhtsisend; SELV | |
| GND | Juhtliidese tugimaa; SELV | |
| RSB | RS485 liides MODBUS RSB jaoks; SELV | |
| RSA | RS485 liides MODBUS RSA jaoks; SELV | |
| RSB | RS485 liides MODBUS RSB jaoks; SELV | |
| RSA | RS485 liides MODBUS RSA jaoks; SELV |
Kiiruse seadistus
Klõpsake üksikasjade vaatamiseks
Klõpsake ahendamiseks
Ventilaator töötab täiskiirusel
Pinge kõrgem kui 1,0 V DC, ventilaator käivitub
Pinge madalam kui 0,5 V DC, ventilaatori seiskamine
Suurem või võrdne 1,0 VDC Ventilaatori käivitamine
PWM soovituslik amplituud: 10VDC (±5%)
PWM sagedus: 1KHz ~ 10KHz
PWM tollimaks kõrgem kui 10%, ventilaator käivitub
PWM tollimaks madalam kui 5%, ventilaatori seiskamine
Suurem või võrdne 10% PWM-koormusega, ventilaator käivitub
Pinge kõrgem kui 1,0 V DC, ventilaator käivitub
Pinge madalam kui 0,5 V DC, ventilaatori seiskamine
Suurem või võrdne 1,0 VDC Ventilaatori käivitamine
Suurem või võrdne 20mA n=MAX
4,5 mA n=min
Väiksem või võrdne 3,2 mA n=0
Garantii & Märkus
Klõpsake üksikasjade vaatamiseks
Klõpsake ahendamiseks
〉Ventilaatori toitejuhe ja juhtliin tuleb ühendada rangelt kooskõlas juhtmestiku skeemiga, et vältida ventilaatori läbipõlemist.
〉Ärge ühendage valget signaalijuhet otse punase signaalijuhtme või välise alalisvoolu toiteallikaga.
〉Kui ventilaator pärast käivitamist ei tööta, kontrollige kiiruse regulaatori sisendpinget, mis võib olla valesti ühendatud. Ventilaatori äkilisest käivitumisest põhjustatud käte või muude kehavigastuste vältimiseks ärge puudutage pärast elektrifitseerimist tiivikut ega rootorit.
〉Pärast sisselülitamist kulub ventilaatori käivitumiseks mõni sekund. Isikuvigastuste vältimiseks ärge puudutage tiivikut ega rootorit elektrilise või väikese{1}}kiiruse korral.
〉Enne toite sisselülitamist kontrollige, kas mootor on usaldusväärselt paigaldatud, vastasel juhul põhjustab see mootori põletusi ja õnnetusi.
〉Keelatud on tõmmata toitejuhet liiga tugevalt. Kui toitejuhe on kahjustatud, peab tootja selle elektrilöögiga seotud õnnetuste vältimiseks välja vahetama.
〉Mootori mahakukkumine või kokkupõrge on keelatud.
〉Mootori loputamine on rangelt keelatud, et vältida lekkeõnnetusi, mis on põhjustatud mootori isolatsioonivõime vähenemisest ja isikliku ohutuse ohust.
〉Kui teil on vaja kasutada spetsiaalseid kohandatud tooteid muudel eesmärkidel kui kokkulepitud töötingimused, konsulteerige kõigepealt meie ettevõttega ja kinnitage enne kasutamist.
〉Pärast ventilaatori töö seiskumist võib mootori korpuse temperatuur olla lühikest aega kõrge. Vältige otsest kokkupuudet ja võtke vajadusel kaitsemeetmeid põletuste vältimiseks.
〉Seadmete paigaldamisel kontrollige korpust ja muid kestasid, et praht sisse ei satuks, ning vajadusel puhastage seest.
〉Enne seadme paigaldamist ja käivitamist tuleb rootorit enne sisselülitamist käega tõmmata, et veenduda, et pole kokkupõrget, häireid ega ummistusi.
〉Ventilaatori osana ei saa mootorit üksi ilma tiiviku või koormuseta kasutada.
〉Pärast tootepakendi lahtivõtmist tuleb see uuesti pakkida, kui seda on vaja laos hoida. Toodet tuleb hoida puhtas, hästi-ventileeritavas laos, mille ümbritseva õhu temperatuur on -40–+80 kraadi, suhteline õhuniiskus mitte üle 95%, õhus ei esine söövitavaid gaase ja 15 cm kõrgusel maapinnast.
〉Paigaldage ventilaator lastele kättesaamatus kohas ja ärge lubage lastel seda toodet kasutada.
〉Selle spetsifikatsiooni lõplik tõlgendamisõigus kuulub Blaubergile.
Elu ja hooldus
Klõpsake üksikasjade vaatamiseks
Klõpsake ahendamiseks
Tehniline tugi
Laadige alla tootedokumentatsiooni - andmelehed, sertifikaadid, ühendusskeemid ja juhendid. Avage võrgus või salvestage oma seadmesse.
Toote spetsifikatsioon
Elektriühenduse skeem
CE vastavusdeklaratsioon
Kataloogi kaart
Kasutusjuhend
Toimivusandmed (P-Q)
Aksessuaarid
| Mudel | Tüüp | Kirjeldus | |
|---|---|---|---|
 |
VREB 2,5H | Kiiruse regulaator | Ühefaasiline, pidevalt muutuv türistori kiirusregulaator pinnale paigaldatavas-versioonis. Mõeldud koostööks ühefaasiliste (230 V / 50 Hz) mootoritega, kohandatud pinge kiiruse reguleerimiseks. |
 |
RS 1F-2B SP 16A LGO | Hoolduslüliti | Kohapeal lukustatav{0}}teeninduslüliti ohutuks hoolduseks ja ventilaatori lahtiühendamiseks. |
 |
AKU-COMP 250/1.2 | Summuti | Mürasummutus ventilatsioonikanalite painduvate ühenduste jaoks. |
 |
IRIS 250 | Ventilatsiooni siiber | Täielik siibrite valik, mis võimaldab mõõta ja reguleerida õhuhulka ümmarguses kanalisüsteemis. |
 |
ACOP PL 250 | Paindlik pistik | Vibratsioonivastased pistikud{0}}ringikujulise ühendusega ventilaatoritele. |
 |
DF-K 250 | Filter | Kogu filtrit kasutatakse õhuvarustuse filtreerimiseks. Suuremate saasteosakeste eraldamine pikendab filtri - taha paigutatud seadmete, ventilaatorite, küttekehade jne kasutusiga. |
Vaadake ventilaatorit töös
Vaadake, kuidas EC tahapoole{0}}kõverdatud tiivik tagab suure õhuvoolu madala müratasemega kogu kiirusvahemikus.
Küsimused ja vastused (22)
Klõpsake üksikasjade vaatamiseks
Klõpsake ahendamiseks
K: Millist pingevahemikku see EC tsentrifugaalventilaator toetab?
V: See töötab laial sisendil 176–242 VAC (nominaalne 230 VAC) sagedusel 50/60 Hz.
Blaubergi tugi 12. märtsil 2025
K: Kas ma saan ventilaatori kiirust reguleerida 0–10 V signaaliga?
V: Jah. Ventilaator aktsepteerib 0-10 V, PWM ja RS485 (MODBUS) juhtimissisendeid.
David M. 28. veebruaril 2025
K: Mis on selle mudeli maksimaalne õhuvool?
V: Maksimaalne õhuvool on 3332 m³/h (1960 CFM) tolerantsiga ±10%.
HVAC_Pro poolt 19. jaanuaril 2025
K: Kas mootor sobib pidevaks tööks?
V: Jah, see on mõeldud S1 pidevaks tööks 50 000-tunnise tööeaga.
Blaubergi tugi 5. jaanuaril 2025
K: Mis on ventilaatori kaitseaste (IP)?
V: Standardkorpuse reiting on IP44; IP55 versioon on saadaval nõudmisel.
Sarah L. 22. detsembril 2024
K: Millist tiiviku materjali kasutatakse?
V: Tööratas on alumiiniumisulamist; sisselaskeplaat ja otsik on tsingitud lehtterasest.
Autor: Engineer_K 10. detsembril 2024
K: Kas ventilaator annab pöörde/kiiruse väljundsignaali?
V: Jah, FG väljund annab 5 impulssi pöörde kohta (kohandatud või RD-signaal).
Blaubergi tugi 30. novembril 2024
K: Mis on müratase maksimaalsel kiirusel?
V: Helivõimsus on 75 ±4 dB(A), mõõdetuna ISO 13347 järgi ventilaatori teljest 1 m kaugusel.
Michael 12. novembril 2024
K: Kas seda ventilaatorit saab kasutada FlowGridi/ventilaatorimassiivis?
V: Jah, kinnitusavad on ette valmistatud FlowGridi massiivi paigaldamiseks.
Blaubergi tugi 28. oktoobril 2024
K: Milline töötemperatuuri vahemik on lubatud?
V: Ümbritsev –25 kraadi kuni +60 kraadi ; lubatud on aeg-ajalt külmkäivitus kuni –40 kraadini.
Anna poolt 15. oktoobril 2024
K: Kas pakute OEM-i / kohandatud versioone?
V: Jah, pakume OEM/ODM-i kohandamist. Palun võtke oma nõuetega ühendust meie müügimeeskonnaga.
Blaubergi tugi 30. septembril 2024
K: Milliseid sertifikaate ventilaator kannab?
V: See vastab standardile EN 61800-5-1 ja kannab CE-d; kinnituste hulka kuuluvad UL, EAC ja CSA.
QA_Teami poolt 18. septembril 2024
K: Kas pöördpolaarsuse{0}kaitse on kaasas?
V: Jah, elektroonika sisaldab pöörd-polaarsust, lukustatud-rootorit ja üle-/ala{2}}pingekaitset.
Blaubergi tugi 2. septembril 2024
K: Mis on garantiiaeg?
V: Kogu masinale kehtib kahe{0}}aastane garantii alates tarnekuupäevast.
David M. 20. augustil 2024
K: Kui tihti tuleks ventilaatorit puhastada ja hooldada?
V: Olenevalt keskkonnast on soovitatav puhastada ja hooldada iga 3–6 kuu tagant.
Blaubergi tugi 5. augustil 2024
K: Kas ma saan kiiruse seadistamiseks kasutada 10K potentsiomeetrit?
V: Jah, soovitatav on 10K potentsiomeeter; Suurem või võrdne 1,0 VDC käivitab ventilaatori,<0.5 VDC stops it.
Autor: Tom 22. juulil 2024
K: Millist kaablitihendit klemmikarp kasutab?
V: M20 × 1,5 tihend 4–10 mm kaabli jaoks, pingutatud 4 ±0,6 Nm.
Autor: Engineer_K 8. juulil 2024
K: Millist sisendit kasutab see täiskiirusel?
V: Nimisisendvõimsus on 594 W ±10% 2,58 A juures.
Blaubergi tugi 25. juunil 2024
K: Kas 4-20 mA voolu juhtimissisendit toetatakse?
V: Jah, 4–20 mA reguleerib kiirust: suurem või võrdne 20 mA=MAX, 4,5 mA=min, väiksem või võrdne 3,2 mA=0.
HVAC_Pro poolt 10. juunil 2024
K: Mis on maksimaalne staatiline rõhk?
V: Maksimaalne staatiline rõhk on 740 Pa.
Sarah L. poolt 28. mail 2024
K: Kas ventilaatorit saab paigaldada mis tahes suunas?
V: võll on horisontaalne või rootor põhjas; rootor-peal-on saadaval nõudmisel.
Blaubergi toe poolt 14. mail 2024
K: Mis on hulgitellimuste täitmise aeg?
V: Tüüpiline tarneaeg on 15–25 päeva sõltuvalt kogusest ja kohandamisest.
Müügimeeskonna poolt 30. aprillil 2024
