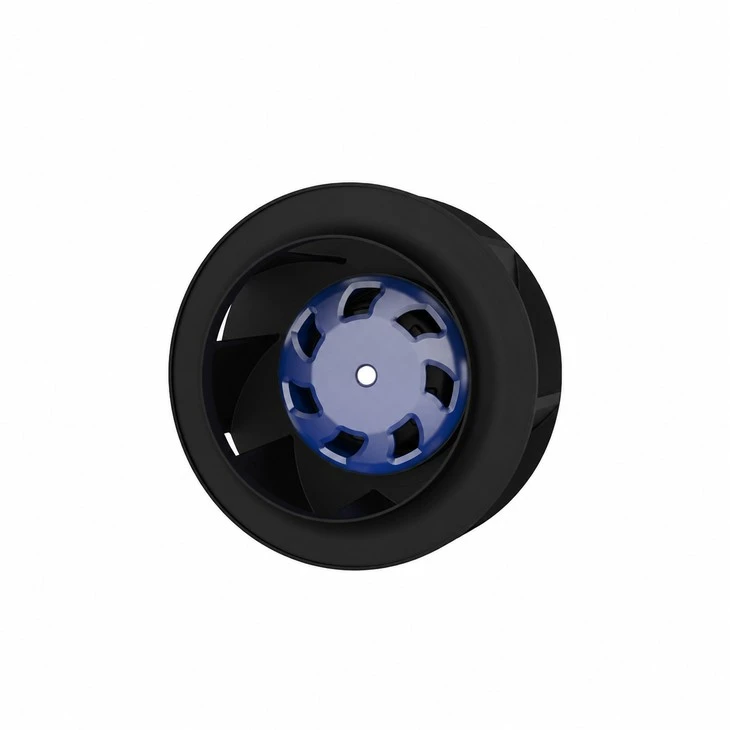

Blauberg BE-B133A-EC-00 on 133 mm alalisvoolu tagasikaare tsentrifugaalventilaator, mis on loodud töötama 48 V alalisvooluga. Sellel on PA6+GF tiivik, päripäeva pöörlev rootori suunas, IP55 kaitse ja 0–10 VDC/PWM kiiruse reguleerimine koos FG tagasisidega.
Põhiteave
| Mudeli nr. | BE-B133A-EC-00 | Õhuvoolu suund | Kõik ümberringi |
| Toote tüüp | DC tahapoole kumer tsentrifugaalventilaator | Nimipinge | 48 VDC |
| Nominaalne kiirus | 5150 pööret minutis | Maksimaalne sisendvõimsus | 95 W |
| Maksimaalne sisendvool | 2.0 A | Helirõhu tase | 71 dB(A) |
| Töötemperatuur | -25 kuni +60 kraadi | Kaitse reiting | IP55 |
| Isolatsiooniklass | B klass | Töörežiim | S1 |
Tehniline kirjeldus
| Mõõtmed: | 133 × 133 × 110 mm | Tööratta materjal: | PA6+GF |
| Pöörlemissuund: | Päripäeva, vaadatuna rootori poole | Mootori laager: | Kuullaager |
| Kiiruse juhtimine: | 0-10 VDC / PWM | Signaali väljund: | FG kiiruse väljund |
| Mootori kaitse: | Ise-lähtestuv TOP sisemine juhtmega | Kaabli pikkus: | 500 ±20 mm |
| Paigaldamine: | M4, maksimaalne kruvi-sügavus 5 mm | Sisselaske rõngas: | Tarviku osa |
| Elektriline liides: | U1 +48 VDC; U2 GND | Juhtliides: | U3 0-10 V/PWM; U4 FG |
Toote rakendus
| 1 | Laadimiskolonn | 9 | Seadmete jahutusprojekt |
| 2 | Köögi suitsu väljalaskesüsteem | 10 | Ventilatsiooniseadme projekt |
| 3 | FFU projekt | 11 | AHU (Air Handing Unit) projekt |
| 4 | Arvutiruumi jahutus | 12 | Õhupuhasti projekt |
| 5 | Konditsioneeriga ventilaator-raudteetranspordiettevõtetele | 13 | Soojusvaheti projekt |
| 6 | Elektriseadmed | 14 | Telekommunikatsiooni konteinerprojekt |
| 7 | FanGridi projekt | 15 | Andmekeskuse jahutusprojekt |
| 8 | Ventilatsiooniseadmete projekt | 16 |

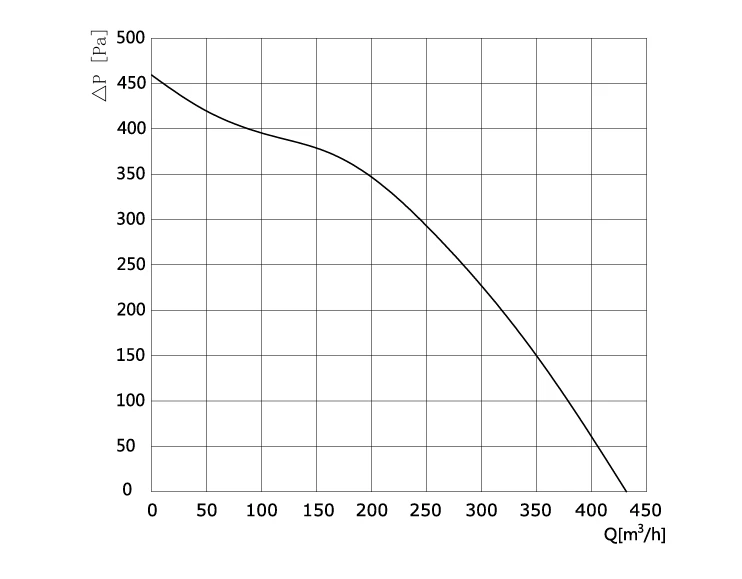

Õhu jõudlus
Spetsifikatsioonis näidatud kõvera vahemik: õhuvool Q 0-450 m³/h; staatiline rõhk ΔP 0-500 Pa.
Õhu jõudlust mõõdetakse vastavalt AMCA 210 / GB 1236 paigalduskategooriale A. Väärtused kehtivad kindlaksmääratud mõõtmistingimustes ja võivad olenevalt paigaldusest erineda; kõrvalekaldeid standardkonfiguratsioonist tuleb kontrollida paigaldatud seadmel.

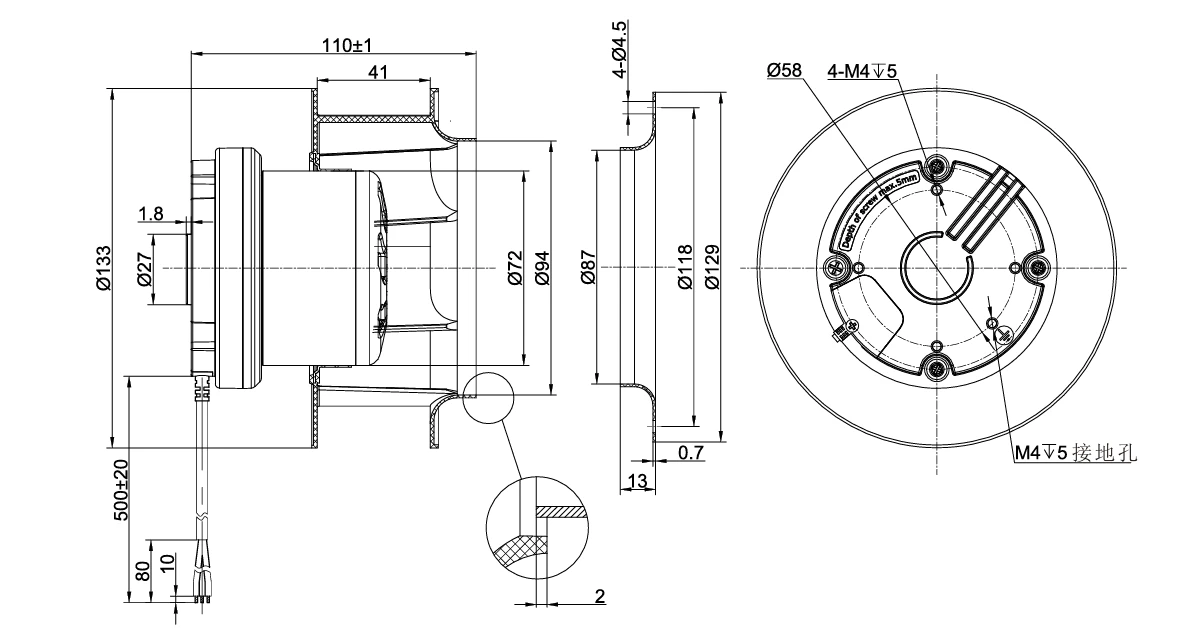

Üldised mõõtmed
Ventilaatori suurus: 133 × 133 × 110 mm. Kontuurjoonis näitab välisläbimõõtu Ø133 mm, telgsügavust 110 ±1 mm, kaabli pikkust 500 ±20 mm, sisselaskerõnga tarvikut ja M4 kinnitust maksimaalse kruviga{10}}5 mm sügavusega.

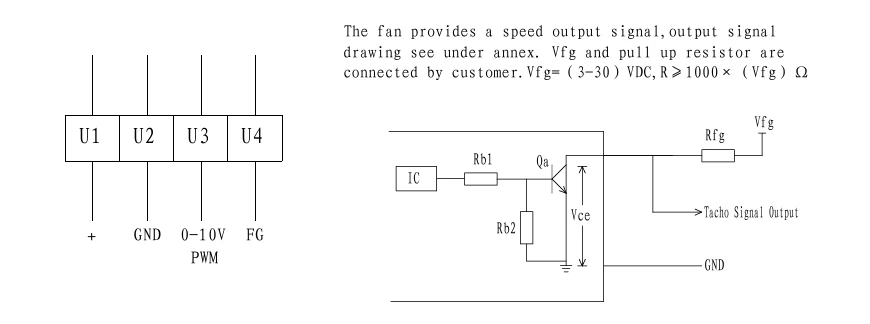

Elektriühendus
U1: positiivne toiteallikas (+48 VDC); U2: GND; U3: 0-10 V/PWM juhtsisend; U4: FG kiiruse väljund.
Ventilaator annab kiiruse väljundsignaali. Vfg toite- ja tõmbetakisti-ühendab klient: Vfg=3-30 VDC; R Suurem või võrdne 1000 × Vfg Ω.
Laadi alla
BE-B133A-EC-00-Technical-Specification.pdf
